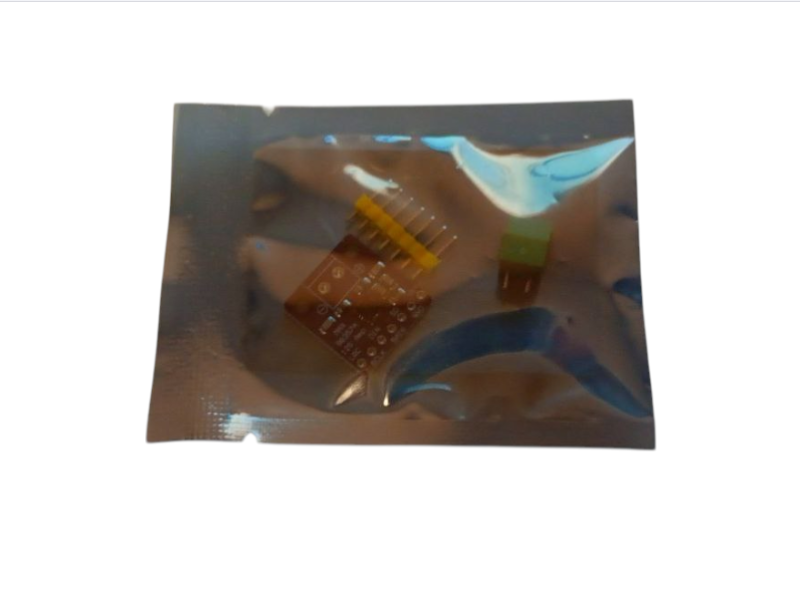

I2S аудио модуль MAX98357A усилитель 3Вт для ESP32, Raspberry Pi, Arduino

 Цифровой аудио модуль MAX98357A — компактный усилитель класса D с встроенным ЦАП, предназначенный для подключения динамиков напрямую к микроконтроллерам и одноплатным компьютерам через интерфейс I2S.

 Модуль позволяет вывести качественный звук без использования внешней звуковой карты или аналогового аудио-тракта. Подходит для проектов на ESP32, Raspberry Pi, Arduino, Orange Pi, Asus Tinker Board и других устройств с поддержкой I2S.

 Благодаря встроенному ЦАП аудиосигнал передается в цифровом виде, что снижает уровень помех и обеспечивает стабильное качество звучания. Модуль способен выдавать мощность до 3.2 Вт, чего достаточно для компактных динамиков в DIY-проектах, умных колонках, IoT-устройствах, системах голосовых уведомлений и портативной электронике.

 Усилитель не требует сигнала MCLK, что значительно упрощает подключение к большинству микроконтроллеров. Поддерживаются частоты дискретизации от 8 кГц до 96 кГц.

 Дополнительный вход GAIN позволяет выбрать уровень усиления (3–15 дБ), а вход Shutdown/Mode — программно отключать усилитель для экономии энергии.

 Модуль работает с логическими уровнями 3.3В и 5В, что делает его совместимым с большинством современных плат разработки.

 Встроенные защиты от перегрева и перегрузки обеспечивают надежную работу даже при длительной нагрузке.

Основные характеристики

• Чип: MAX98357A
• Тип усилителя: Class-D
• Интерфейс: I2S цифровой аудио
• Выходная мощность:
• до 3.2 Вт на 4Ω
• до 1.8 Вт на 8Ω
• Напряжение питания: 3.3 – 5 В
• Частота дискретизации: 8 – 96 кГц
• Усиление: 3 / 6 / 9 / 12 / 15 дБ
• PSRR: 77 дБ @ 1 кГц
• Режимы канала: моно (L+R)/2, левый или правый
• Защита: от перегрева и перегрузки
• Размер: компактный модуль для встраиваемых проектов

Где применяется

• проекты ESP32 с аудио выводом
• DIY Bluetooth колонки
• умные устройства с голосовыми уведомлениями
• интернет-радио
• IoT устройства со звуковыми сигналами
• Raspberry Pi аудио проекты
